Ограничители перенапряжения 0.4 кВ: Полное руководство по выбору и подключению

Ограничители перенапряжения 0.4 кВ: Защита вашего оборудования и безопасности

Введение

В современном мире, насыщенном чувствительной электроникой, даже кратковременный скачок напряжения в сети 220/380 В может привести к катастрофическим последствиям. Стиральные машины, компьютеры, котлы отопления, система "умный дом" – все это дорогостоящее оборудование нуждается в надежной защите. Именно для этого предназначены ограничители перенапряжения (ОПН) или, как их еще называют, устройства защиты от импульсных перенапряжений (УЗИП) на напряжение 0.4 кВ. В этой статье мы подробно разберем, что это за устройства, как они работают, как правильно их подключать и на что обратить внимание при выборе.

Описание и изображение

Ограничитель перенапряжения – это компактное электротехническое устройство, основная задача которого – мгновенно "погасить" опасный импульс высокого напряжения, перенаправив его в землю или на нулевой провод.

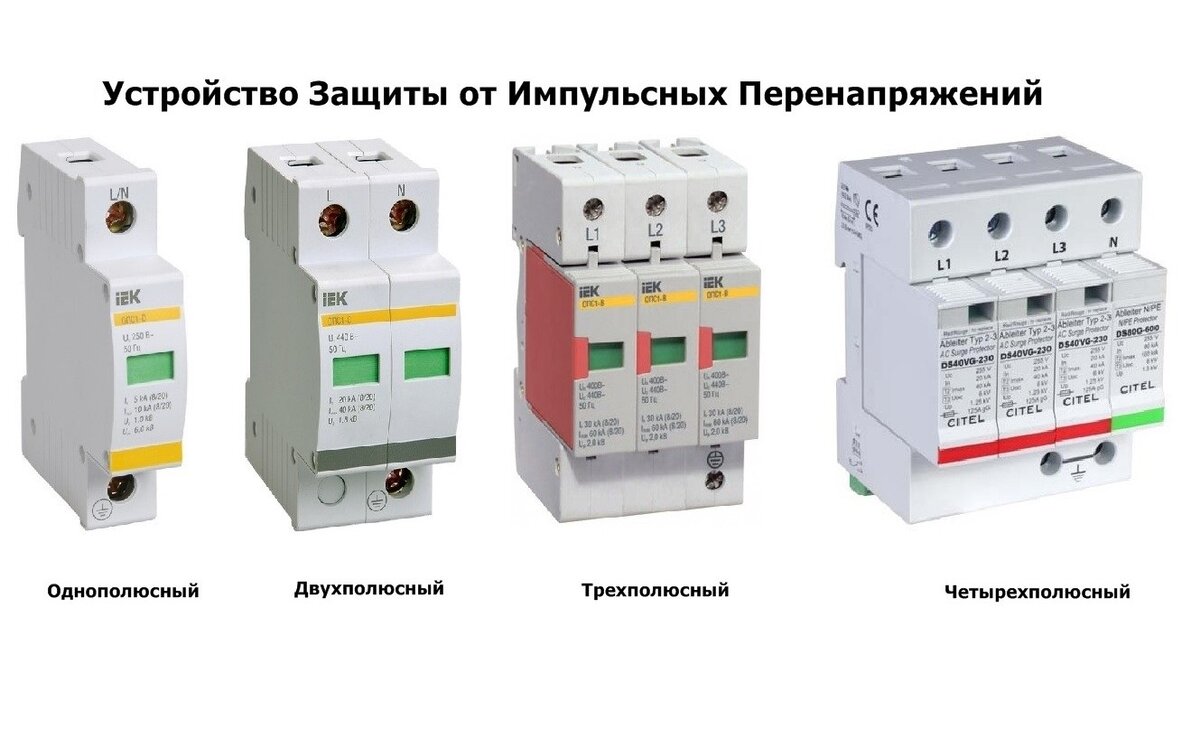

Существует две основных конструктивных разновидности для сетей 0.4 кВ:

Щитовые (модульные) ОПН на DIN-рейку: Наиболее популярный вариант для установки в распределительные щиты квартир, домов и офисов. Монтируются на стандартную DIN-рейку 35 мм, как обычные автоматические выключатели. Имеют индикатор состояния, сообщающий о необходимости замены.

Щитовые ОПН в корпусе для навесного монтажа: Более мощные устройства, часто используемые на вводе в здание (ВРУ). Имеют прочный корпус и клеммы под болтовое соединение.

Зачем нужны и от чего защищают ограничители перенапряжения?

Основная причина использования УЗИП – защита от импульсных перенапряжений, которые в десятки раз превышают номинальное сетевое напряжение. Эти импульсы длятся миллисекунды, но их энергии достаточно для вывода из строя изоляции и электронных компонентов.

Источники опасных перенапряжений:

Атмосферные явления: Прямой удар молнии в линию электропередачи или в землю рядом с ней. Это самый мощный и опасный тип помехи.
Коммутационные процессы: Включение/выключение мощного оборудования (трансформаторов, электродвигателей, компрессоров), срабатывание защитной аппаратуры.
Электростатические разряды.

Ограничитель перенапряжения 0.4 кВ не защитит от прямого удара молнии (для этого есть внешние молниеотводы), но надежно устранит ее наведенные импульсы, а также все виды коммутационных помех.

Где применяются УЗИП 0.4 кВ?

Вводно-распределительные устройства (ВРУ) жилых, коммерческих и промышленных зданий.
Квартирные и этажные электрощиты.
Щиты управления насосами, системами вентиляции, станками.
Защита источников бесперебойного питания (ИБП) и стабилизаторов напряжения.

Как монтируются ограничители перенапряжения? Схемы подключения

Монтаж УЗИП должен выполняться квалифицированным электриком с соблюдением ПУЭ (Правил устройства электроустановок).

Общие правила:

Перед УЗИП обязательно устанавливается аппарат защиты: автоматический выключатель или предохранитель. Он срабатывает в случае пробоя УЗИП, предотвращая его возгорание и обесточивая поврежденную цепь.
Сечение проводников для подключения УЗИП – не менее 4 мм² по меди.
Обязательно наличие качественного контура заземления! Без него работа УЗИП невозможна и бессмысленна.

Стандартная схема подключения однофазного УЗИП в системе TN-S/TN-C-S:

Фазный провод (L) -> Автомат защиты -> Клемма 1 УЗИП.
Нулевой провод (N) -> Клемма 2 УЗИП.
Клемма 3 УЗИП -> Шина заземления (PE).

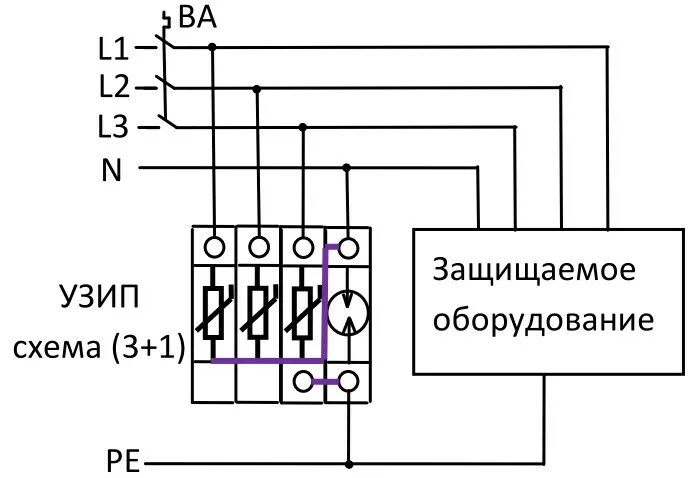

Схема подключения трехфазного УЗИП:

Фазы L1, L2, L3 -> Автоматы защиты -> Соответствующие фазные клеммы УЗИП.
Нулевая клемма (N) УЗИП -> Нулевая шина.
Клемма заземления (PE) УЗИП -> Шина заземления.

Каскадная схема защиты: максимальная эффективность

Для построения надежной системы защиты применяется каскадная (многоуровневая) схема. Ее суть в последовательной установке УЗИП разных классов на пути следования импульса от ввода в здание к конечному потребителю.

Уровни защиты:

Класс I (УЗИП 1-го класса): Устанавливается на вводе в здание (Главный распределительный щит). Предназначен для гашения самых мощных импульсов (например, от удара молнии в ЛЭП). Имеет большое остаточное напряжение.
Класс II (УЗИП 2-го класса): Устанавливается в этажных или квартирных щитах. "Догашает" импульс, прошедший через первый класс, снижая напряжение до безопасного для оборудования уровня.
Класс III (УЗИП 3-го класса): Устанавливается непосредственно рядом с защищаемым оборудованием (в розетке, в удлинителе или в корпусе прибора). Обеспечивает финальную "тонкую" защиту.

Преимущества каскадной схемы:

Повышенная надежность: Нагрузка распределяется между устройствами, ни одно из них не работает в запредельном режиме.
Эффективное подавление: Каждый следующий класс "добивает" импульс, который не смог полностью погасить предыдущий.
Продление срока службы: УЗИП 1-го класса берет на себя основной удар, что увеличивает ресурс более дешевых УЗИП 2-го и 3-го классов.

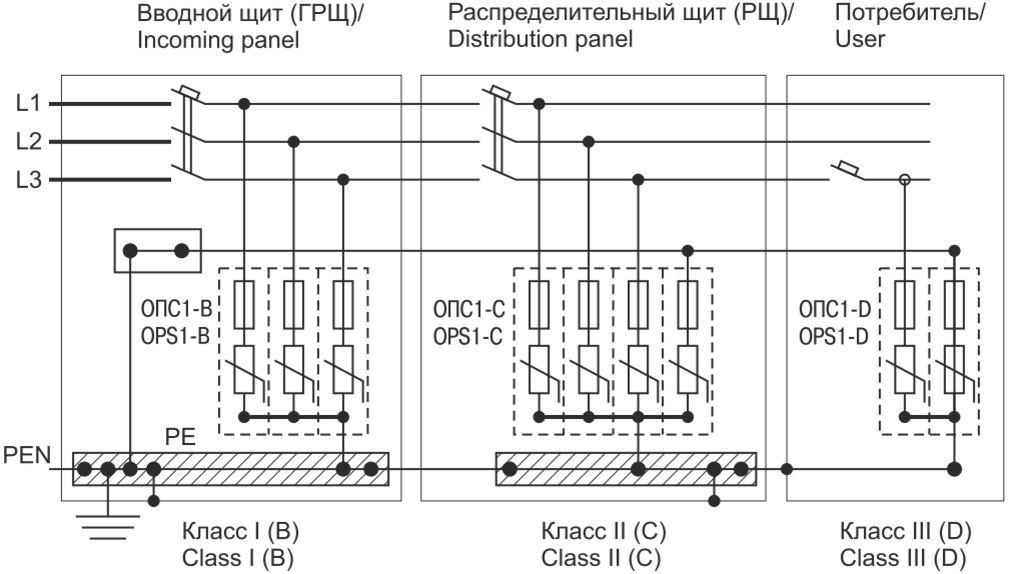

Схема каскадной защиты:

Известные бренды и марки

На рынке представлен широкий выбор УЗИП от различных производителей:

ABB (серия OVR): Высокое качество, надежность, широкий модельный ряд для всех классов защиты.
Schneider Electric (серия Easy9, Acti9): Популярные решения для бытового и коммерческого применения.
Legrand (серия DPX): Стильный дизайн, отличные технические характеристики.
IEK (серия СП): Оптимальное соотношение цены и качества, широко распространены.
DEKraft (серия ОПН): Доступные и надежные устройства для бюджетных проектов.
EKФ (серия ОПН-PRO): Качественные российские УЗИП с хорошей технической поддержкой.

Выводы и рекомендации

Ограничитель перенапряжения 0.4 кВ – не роскошь, а необходимое устройство для защиты дорогостоящей техники и обеспечения пожарной безопасности.
Для частного дома или квартиры минимально необходимый уровень – установка УЗИП 2-го класса на DIN-рейку в распределительном щите.
Идеальная защита – это каскадная схема из УЗИП 1, 2 и 3-го классов.
Всегда используйте автоматический выключатель перед УЗИП.
Убедитесь, что ваш контур заземления соответствует нормативам.
