Применение панелей операторов (HMI) и логических контроллеров в щите управления установкой обратного осмоса

2025-05-22 13:03

Введение

Установки обратного осмоса (УОО) — это высокотехнологичные системы очистки воды, основанные на процессе фильтрации через полупроницаемые мембраны под высоким давлением. Они эффективно удаляют до 99% примесей, включая соли, микроорганизмы и органические соединения, что делает их незаменимыми в промышленности, медицине и ЖКХ. Современные УОО состоят из следующих компонентов:
  • Насосы высокого давления — создают напор для проталкивания воды через мембраны.
  • Мембранные модули — разделяют поток на пермеат (очищенная вода) и концентрат (раствор с примесями).
  • Система датчиков — контролирует давление, расход, температуру и электропроводность воды.
  • Клапаны и исполнительные механизмы — регулируют режимы работы (фильтрация, промывка, регенерация).
Принципы автоматизированного управления УОО
Автоматизация установки обратного осмоса решает ключевые задачи:
  1. Точный контроль параметров — поддержание оптимального давления, предотвращение повреждения мембран.
  2. Своевременная промывка — автоматический запуск CIP-режима (Clean-in-Place) при загрязнении.
  3. Аварийная защита — остановка системы при утечках, скачках давления или отклонениях качества воды.
  4. Энергоэффективность — снижение затрат за счет оптимизации работы насосов.
Для реализации этих задач используются программируемые компоненты, такие как сенсорная панель СП307-Б и логическое реле ПР100-24.1208.03.1 от компании ОВЕН.

1. Роль сенсорной панели СП307-Б

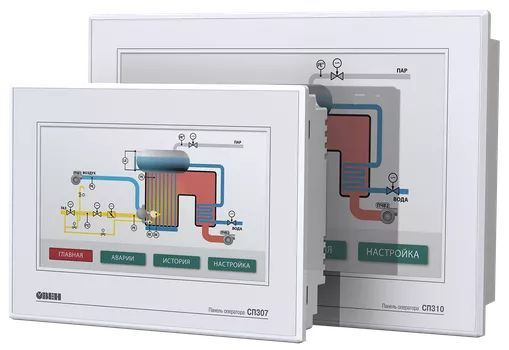

Сенсорная панель СП307-Б — это HMI-устройство с экраном 7 дюймов, предназначенное для визуализации процессов и взаимодействия с оператором.
Примеры применения в УОО:
  • Мониторинг в реальном времени:
  • На экране отображаются графики давления на входе и выходе мембран (например, входное давление 8 бар, выходное — 6 бар). При отклонении значений от нормы панель подсвечивает аномалии красным цветом.
  • Управление режимами:
  • Оператор может одним касанием запустить режим промывки, выбрав параметры (время промывки — 30 минут, частота — 2 раза в сутки).
  • Архивация данных:
  • Панель сохраняет историю работы за месяц, что позволяет анализировать, например, рост электропроводности пермеата после 200 часов эксплуатации.
Технические особенности:
  • Поддержка Modbus RTU для связи с ПР100 и датчиками.
  • Возможность создания пользовательских экранов с мнемосхемами установки.

2. Логическое реле ПР100-24.1208.03.1 в системе управления

Программируемое реле ПР100 выполняет функции автоматизации без использования ПЛК.
Конкретные примеры логики работы:
  • Защита от сухого хода насоса:
  • Если датчик уровня воды в баке подает сигнал «низкий уровень» (дискретный вход IN1), реле разрывает цепь питания насоса (выход OUT3) и активирует аварию.
  • Автоматическая промывка мембран:
  • По таймеру (например, каждые 12 часов) ПР100 открывает промывочный клапан (OUT5) и запускает насос на 20% мощности.
  • Регулировка давления:
  • При превышении давления на мембране 10 бар (аналоговый вход AI1) реле принудительно снижает обороты насоса через частотный преобразователь.
Программирование в среде OWEN Logic:
IF Pressure_Sensor > 10 THEN
Pump_Speed := 70%;
Alarm := ON;
ELSE
Pump_Speed := 100%;
END_IF;

3. Интеграция устройств в щите управления

Пример схемы взаимодействия для УОО производительностью 5 м³/час:
  1. Датчики:
  • Датчик давления на входе (0–16 бар) → аналоговый вход ПР100 (AI1).
  • Расходомер пермеата (0–10 м³/час) → аналоговый вход AI2.
  1. Исполнительные устройства:
  • Высоконапорный насос управляется через релейный выход OUT1.
  • Электромагнитный клапан промывки — выход OUT4.
  1. Связь с СП307-Б:
  • ПР100 передает данные по Modbus RTU на панель, где оператор видит текущий расход (например, 4.8 м³/час) и статус клапанов.
Типовой сценарий работы:
  • При запуске системы ПР100 проверяет давление. Если оно ниже 5 бар, насос не включается, а на панели появляется предупреждение: «Низкое давление на входе».
  • Во время работы при скачке электропроводности пермеата до 50 мкСм/см (норма — 20 мкСм/см) реле останавливает насос и запускает аварийную промывку.

Готовое решение от ООО "Автоматика и Сила"

Компания ООО "Автоматика и Сила" разрабатывает щиты управления для УОО «под ключ», используя проверенные компоненты ОВЕН.
Преимущества нашего решения:
  • Адаптивность:
  • Например, для пищевого производства добавляем контроль температуры воды (диапазон 5–40°C) с выводом данных на СП307-Б.
  • Типовые проекты:
  • Готовая конфигурация для УОО на 2 м³/час включает:
  • 8 дискретных входов для датчиков уровня и давления.
  • 4 релейных выхода для управления насосами и клапанами.
  • Настройку 3 режимов промывки.
  • Снижение затрат:
  • Внедрение нашего щита на заводе бутилированной воды сократило простои на 30% за счет автоматизации аварийных остановок.
Пример внедрения:
На объекте по производству фармацевтической воды заказчик получил:
  • Щит управления с СП307-Б и ПР100.
  • Интеграцию с системой диспетчеризации через Ethernet.
  • Год гарантии и обучение персонала.
Подробнее с техническими характеристиками и кейсами можно ознакомиться на странице продукта:
Щит управления установкой обратного осмоса ЩУ-УОО-32А-IP65.

Заключение

Использование сенсорной панели СП307-Б и логического реле ПР100-24.1208.03.1 в щитах управления УОО позволяет создать гибкую и надежную систему автоматизации. Решения от ООО "Автоматика и Сила" уже применяются на десятках объектов, включая:
  • Водоподготовку для котельных.
  • Опреснение морской воды на судах.
  • Производство медицинских растворов.
Этот подход сокращает риски аварий, экономит ресурсы и упрощает эксплуатацию. Для заказа или консультации оставьте заявку на нашем сайте.
